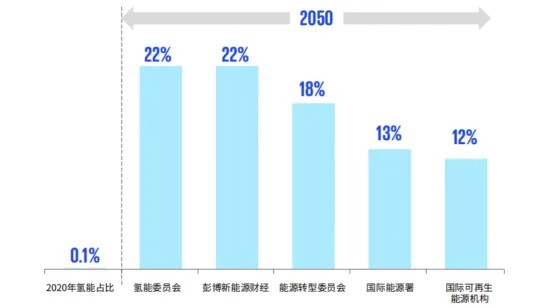

各國際能源機構對2050年氫能在全球能源總需求中占比預測
數據來源：畢馬威、華鑫證券
目前主流電解水制氫技術路徑有四種，它們分別是：堿性電解水制氫（ALK）、固體氧化物電解水制氫（SOEC）、陰離子交換膜制氫（AEM），以及即將迎來商業化的質子交換膜電解水制氫（PEM）。面對碳減排壓力，電解水制氫或許是眼前工業化制氫技術中接近零碳排放的制氫技術。電解水制氫技術迭代應用將直接減少化工、石化以及交通、氫冶金等新舊領域的碳排放。

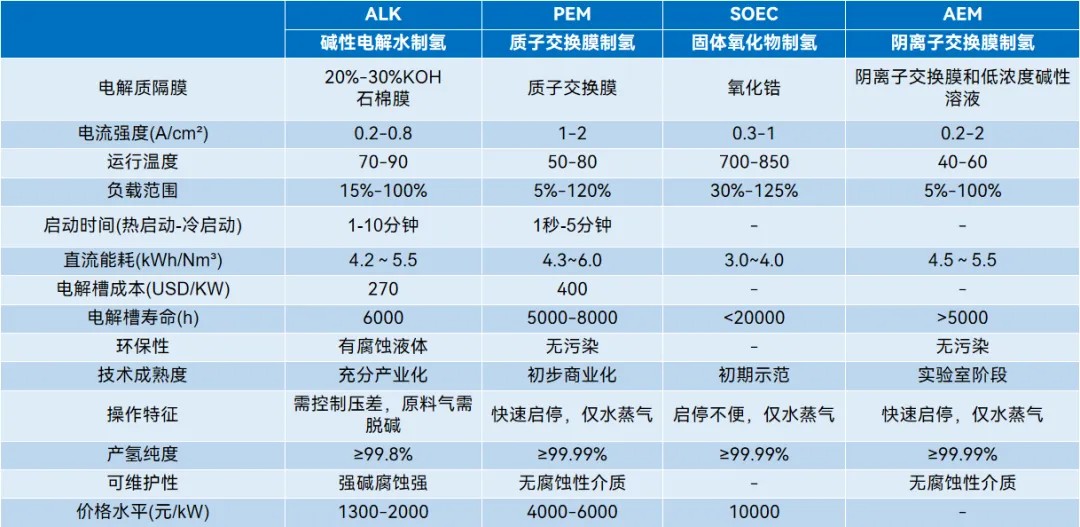

四種電解水制氫技術參數對比
數據來源：公開資料整理

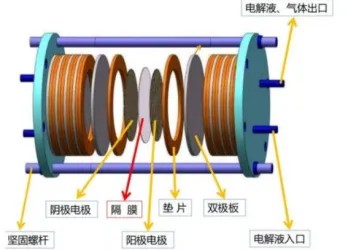

堿性電解槽內部構成
來源：高工氫電
缺點：能耗較高，堿性電解水制氫需要消耗大量電能，而且電解效率相對較低；在堿性條件下，電解槽內的電極容易受到腐蝕，導致設備壽命縮短，維護成本增加；堿性條件下的膜穩定性差，堿性環境對膜的穩定性要求較高，膜損壞會導致電解效率下降；堿性電解水制氫產生的氫氣純度相對較低，需要額外的處理步驟才能得到更高純度的氫氣。
由于產品非常成熟，當前低能耗、大標方已成為其主流研究方向：據高工氫電報道，大標方的單體槽制氫設備的成本低于采購?fù)犬a(chǎn)量多套設備，2022年堿性電解槽1000 Nm3/h的產品已趨于成熟，國內現有單槽產能共15700Nm^3/h；當前行業的普遍電耗水平在4.5-4.6 kWh/Nm3，降低電解槽的直流電耗是電解槽技術升級的重點。
ALK堿性電解水隔膜發展歷程
|
代際 |
石棉 (第一代) |
聚苯硫醚 (PPS) (第二代) |
復合隔膜 (在PPS基底兩面涂覆漿料) (第三代) |
|
隔氣性 |
隔氣性差 |
隔氣性差 |
隔氣性好 |
|
能耗 |
能耗高 |
能耗較低 |
能耗最低 |
|
應用 |
已退出市場 |
亞洲國家 |
歐美應用，國內起步 |
來源：國海證券
固體氧化物電解水制氫（SOEC）
簡介：SOEC 的原理是在高溫條件下電解水蒸氣制氫，總反應為2O→2+。SOEC 電解槽由氫電極層、電解質層、氧電極層構成。氫電極為多孔陶瓷結構，例如 Ni-YSC 金屬陶瓷，負責導通電子，傳輸水蒸氣及生成的氫氣；電解質為致密的鈣鈦礦類陶瓷（如 YSZ），可導通氧離子 ；氧電極為多孔陶瓷結構（如 LSM），可導通 ，傳輸空氣及生成的氧氣。

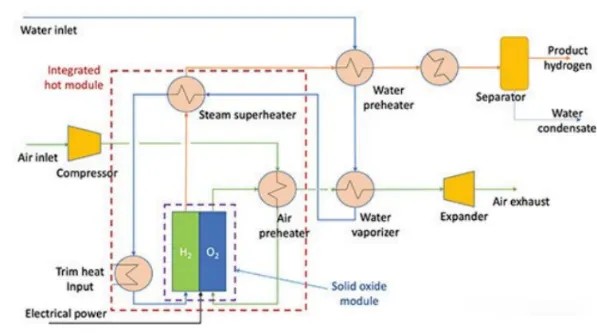

固體氧化物制氫流程
來源：艾邦氫能
優點：SOEC技術最大優勢是電耗低，適合產生高溫、高壓蒸汽的光熱發電系統。應用廣泛，除了電解水制氫外，SOEC電解槽還可以與二氧化碳合成燃料及利用可逆反應用于燃料電池。另外，SOEC還具有穩定性良好、產氫純度高等優點。
缺點：高溫高濕的工作環境使電解槽選擇穩定性高、持久性好、耐衰減的材料受到限制，也制約SOEC制氫技術應用場景的選擇與大規模推廣。耐久性是SOEC目前的重點問題，熱化學循環，特別是系統停、啟時，都會加速老化，降低使用壽命。
現狀：國際市場SOEC已經進入產業化初期階段，代表企業有德國的Sunfire、美國的Bloom Energy、Fuelcell Energy和康明斯、丹麥的Topsoe等。
陰離子交換膜制氫（AEM）
簡介：AEM利用帶有荷正電的基團形成的正電場吸引，從而實現電解液中離子的傳遞，阻攔陽離子的通過。同樣涉及兩個半反應：析氧反應（OER）和析氫反應（HER）。
結構：由陰離子交換膜和兩個過渡金屬催化電極組成，采用純水或低濃度堿性溶液用作電解質。重要零部件陰離子交換膜的作用是將從陰極傳導到陽極，同時阻隔氣體和電子在電極間直接傳遞。在電極上負載催化劑后，再通過與極板、氣體擴散層、墊片等組件密封組裝。

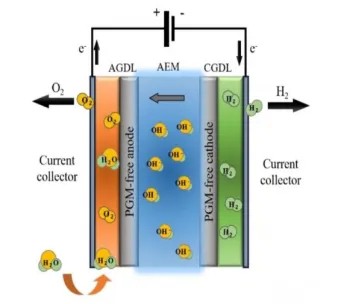

AEM電解水制氫運行過程示意圖

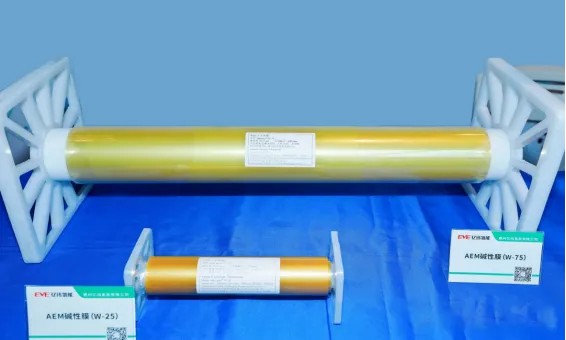

億緯鋰能AEM膜產品實物圖
來源：億緯鋰能

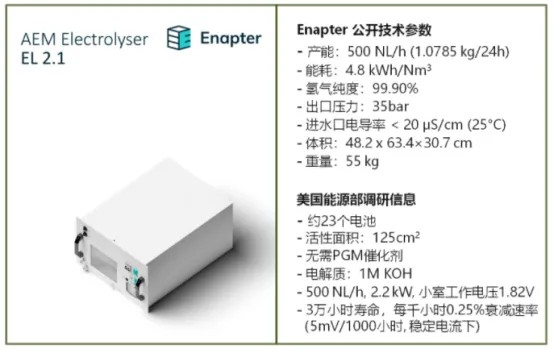

AEM領先制造商意大利ENAPTER小型商業化產品參數
數據來源：公開資料
質子交換膜制氫（PEM）
原理：PEM水電解槽中，水在陽極被分解成氧氣（O2）、電子（e-）和質子（H+），氧氣從陽極排出。電子通過外電路流向陰極，而質子通過質子交換膜流向陰極。在陰極一側，兩個質子和電子重新結合產生氫氣（H2）。
結構：PEM電解槽采用質子交換膜替代了堿性電解槽中的隔膜和液態電解質，起到離子傳導和隔離氣體的雙重作用。質子交換膜電解槽成本中45%是電解電堆、55%是系統輔機；其中電解電堆成本中24%是膜電極。

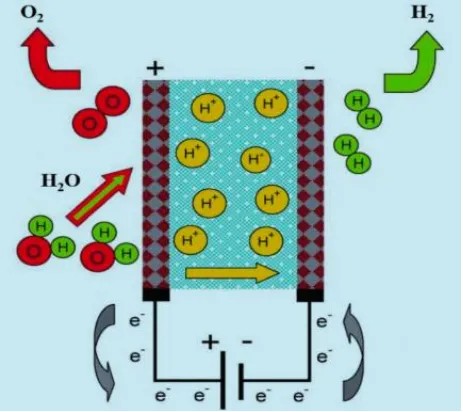

PEM 電解水制氫結構原理圖
來源：中國節能協會氫能專業委員會，《當代石油石化》
毫無疑問，處于商業化黎明的PEM電解水制氫市場廣闊。以權威機構的氫氣需求及電解水制氫滲透率等數據為基礎，結合國產替代及技術更新帶來的PEM在電解水制氫中占比的增長預期，我們最終測算出2020-2050年國內PEM制氫對質子交換膜的需求量如下表：

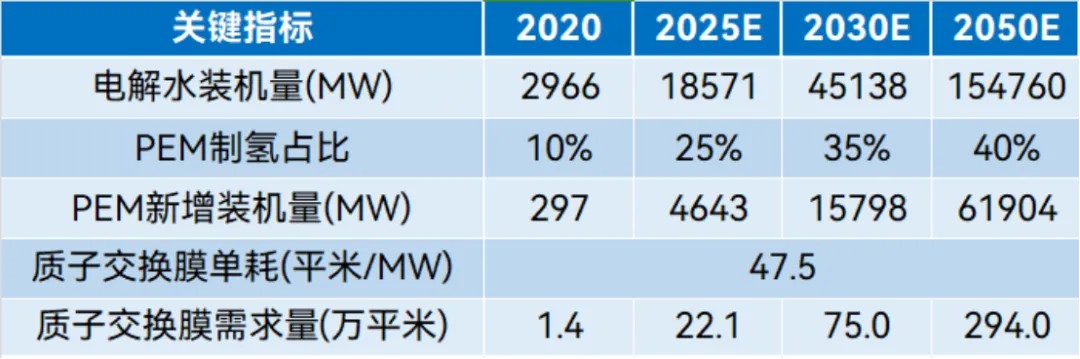

國內PEM電解制氫質子交換膜需求測算
數據來源：高工氫電，寧波材料所，中國氫能發展報告，中航證券，國海證券
水電解綠氫作為一種清潔能源生產方式，具有巨大潛力。可再生能源發電打開了氫能天花板，未來隨著技術不斷進步和成本的進一步下降，綠氫需求有望迎來“高斜率”的增長，為實現能源清潔轉型和碳中和目標作出重要貢獻！
